產品簡介：

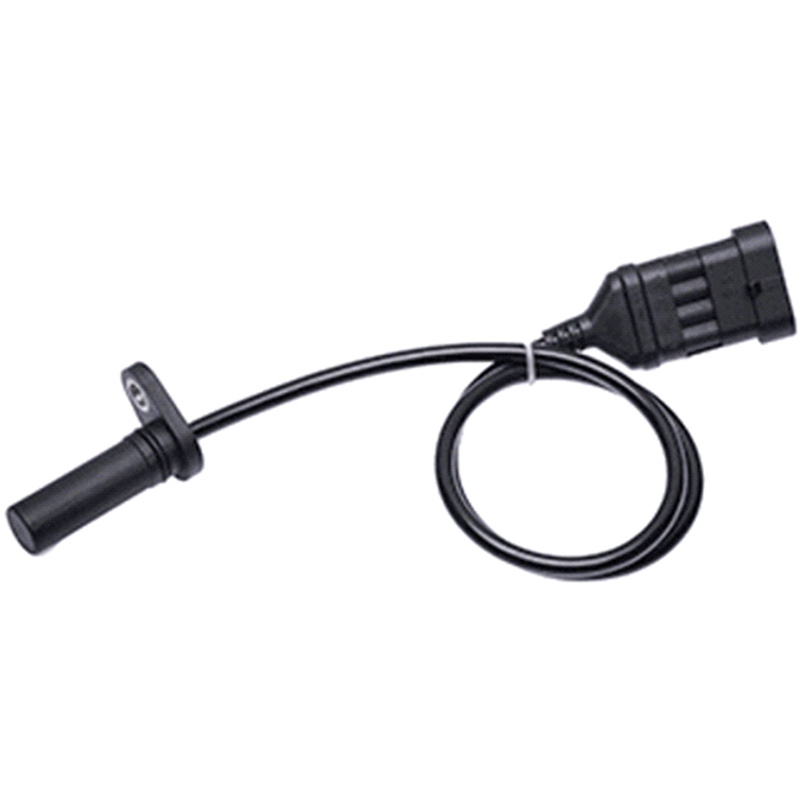

SZ-ES磁性測速傳感器是利用霍爾元件及其信號處理電路制造而成的一款高精度、高穩定性的磁性測速傳感器。速度信息由數字方波輸出提供；方向信號是根據正交輸出90度相位差的超前或者滯后來判斷。輸出線纜長度可根據客戶需求定制。該產品適用于在寬頻范圍，長間隙內需要極高分辨率的應用。
運用霍爾元件，采用先進的數字信號處理技術進行動態誤差消除，在大多數條件下，提高了間隙性能和相移精度。在部分惡劣環境條件和EMI（電磁干擾）的情況下，本司獨特的封裝結構保證了在汽車上的穩定運行。
產品特點：
1、采用霍爾傳感器技術，性能穩定，使用壽命長。
2、輸出方式，每圈48/64脈沖。
3、高級動態補償自校正。
4、檢測距離達1.8mm及接近零速的檢測。
5、有短路保護和極性保護，防止意外接錯線造成的損壞。
6、能在高溫環境下工作，防水、防塵、防油污等。
7、低抖動輸出。
8、寬的頻率范圍（20Hz-20kHz）和很寬的正常運行溫度（-40-150）。
應用領域
應用場所：新能源汽車交流電機、高爾夫球車交流電機、叉車交流電機、旅游觀光車交流電機；變速箱、液壓馬達、泵和齒輪箱的齒輪和軸的速度和方向。

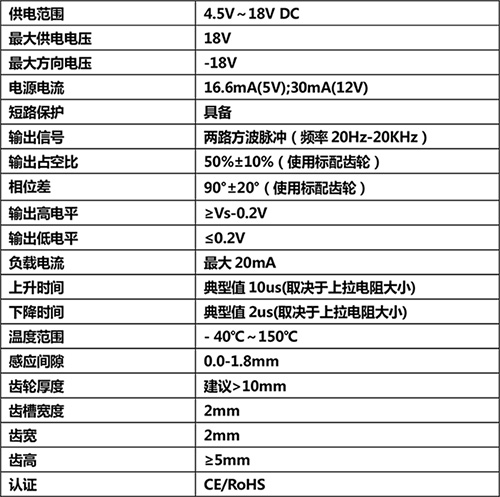

技術指標
質量測試
本司對磁性速度傳感器進行各種測試，以確認和驗證它的工作范圍和可靠性，特別是一些耐溫測試，靜電和電磁測試，振動測試為驗證其在極端條件下的工作狀態。
高低溫循環測試

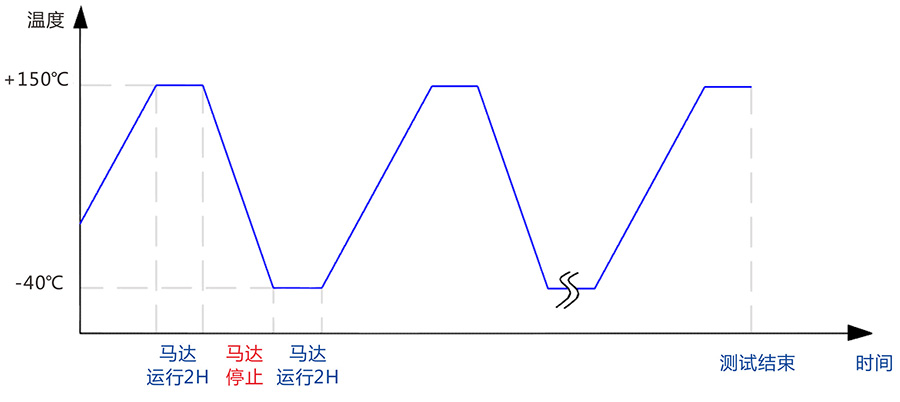

我司為了驗證磁性速度傳感器在允許的工作溫度范圍內能正常運行，將磁性速度傳感器安裝在恒溫恒濕試驗箱密閉腔室內的測試臺上，設定如下圖所示程序，實時監控傳感器的各項性能參數并用示波器記錄下所有測試數據。
低溫= -40°C
測試時間=如圖所示循環5天

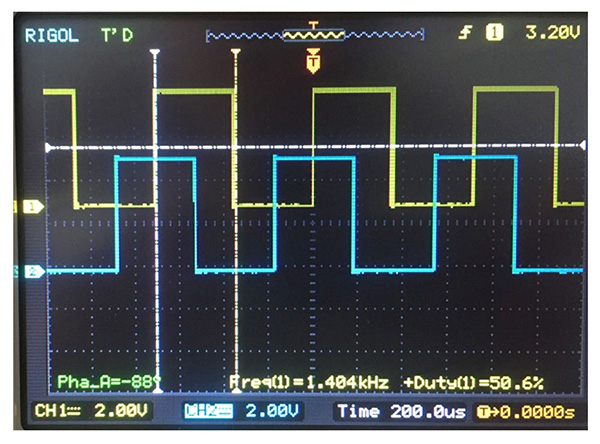

示波器監視波形如下：
高溫高濕測試

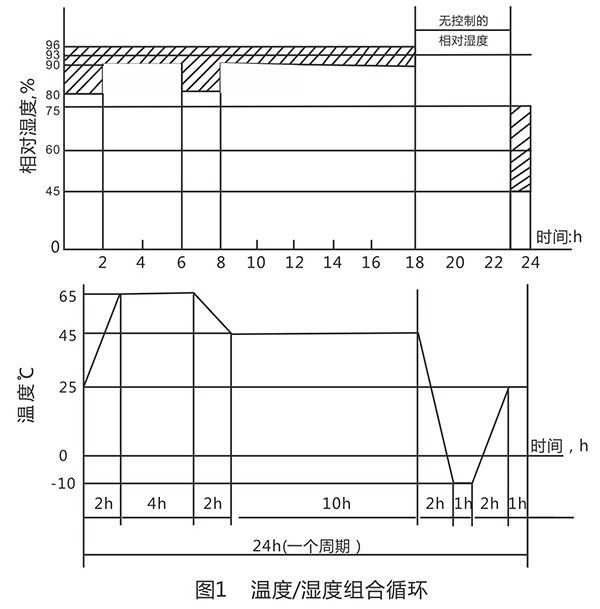

將磁性速度傳感器安裝在恒溫恒濕試驗箱密閉腔室內的測試臺上，設定如下圖所示程序，實時監控傳感器的各項性能參數。如此循環10次，共計耗時24天，傳感器在測試過程中無異常。

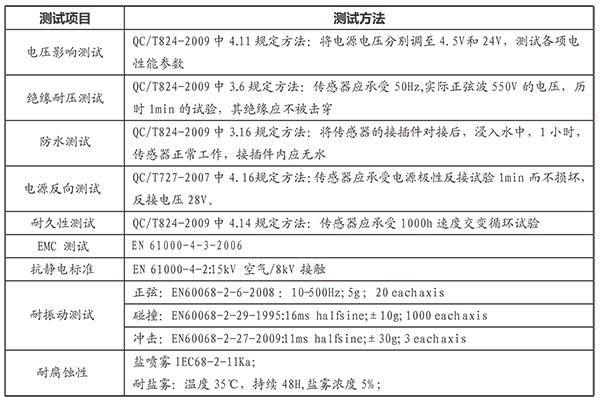

其他測試項目如下表

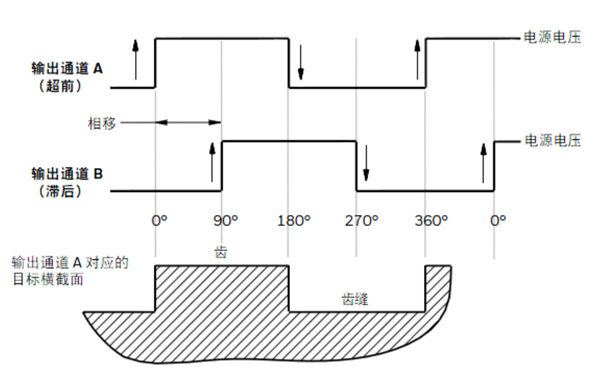

傳感器輸出
基本電路

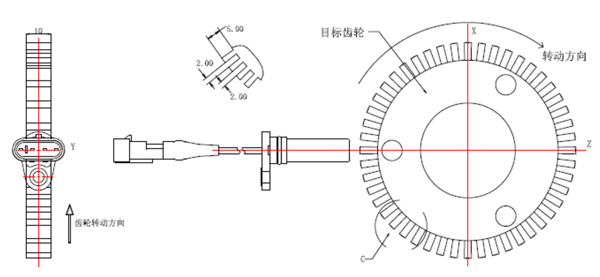

安裝方式
